¿Cómo funcionan las bombas de diafragma?

Bombas de diafragma Funciona mediante el uso de una membrana flexible que oscila hacia adelante y hacia atrás para crear un vacío para aspirar el líquido y una presión positiva para descargarlo. Este mecanismo de desplazamiento alternativo garantiza un sello entre el mecanismo de accionamiento y el líquido bombeado, lo que lo hace ideal para manejar fluidos corosivos, abrasivos o viscosos sin fugas.

El mecanismo central: ¿Cómo funciona una bomba de diafragma?

El funcionamiento fundamental de una bomba de diafragma se basa en el cambio de volumen dentro de la cámara de la bomba facilitado por el movimiento de un diafragma flexible. Cuando se aleja el diafragma del cabezal de la bomba, el volumen de la cámara aumenta, disminuyendo la presión interna. Esto crea un vacío que aspira el fluido a través de la válvula de entrada. Por el contrario, cuando el diafragma se empuja hacia el cabezal de la bomba, el volumen disminuye, lo que aumenta la presión y obliga al fluido a salir a través de la válvula de descarga.

entender ¿Cómo funcionan las bombas de diafragma? En detalle hay que mirar el ciclo de dos tiempos:

• El golpe de succión: El diafragma se mueve hacia afuera, creando una zona de baja presión. el válvula de retención de entrada se abre debido al diferencial de presión, permitiendo que el fluido ingrese a la cámara, mientras que el válvula de retención de salida permanece herméticamente cerrado.
• El golpe de descarga: El diafragma se mueve hacia adentro, comprimiendo el líquido. El aumento de presión obliga a válvula de retención de entrada para cerrar y el válvula de retención de salida para abrirse, expulsando el fluido hacia el tubo de descarga.

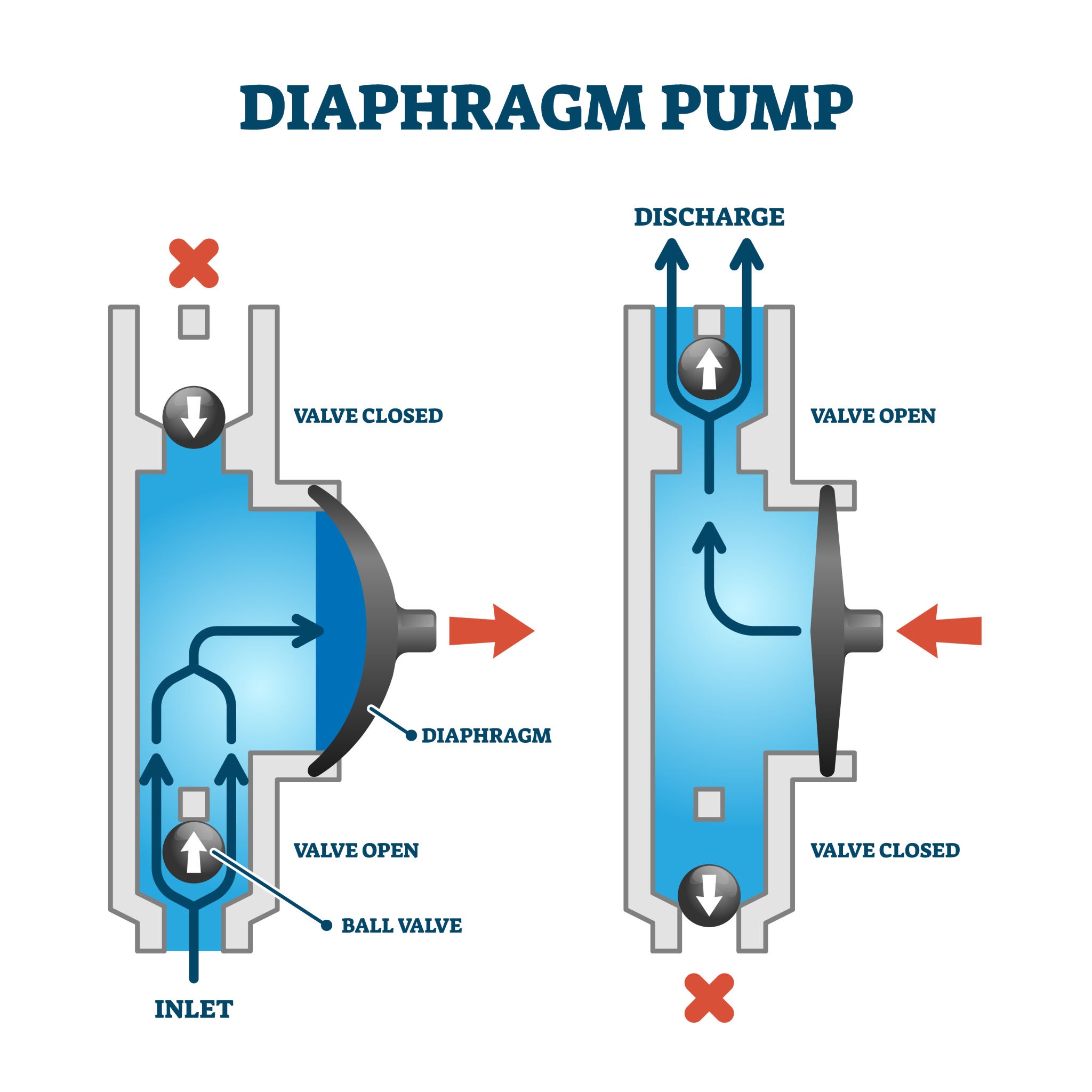

[Imagen del principio de funcionamiento de la bomba de diafragma]

Tipos de bombas de diafragma y sus operaciones únicas

Las bombas de diafragma se clasifican principalmente según su fuente de energía: bombas de doble diafragma accionadas por aire (AODD) y bombas impulsadas por motor (mecánicas/hidráulicas). Cada tipo utiliza el mismo movimiento básico de la membrana, pero difiere en cómo se transfiere la energía al propio diafragma.

1. Bombas neumáticas de doble diafragma (AODD)

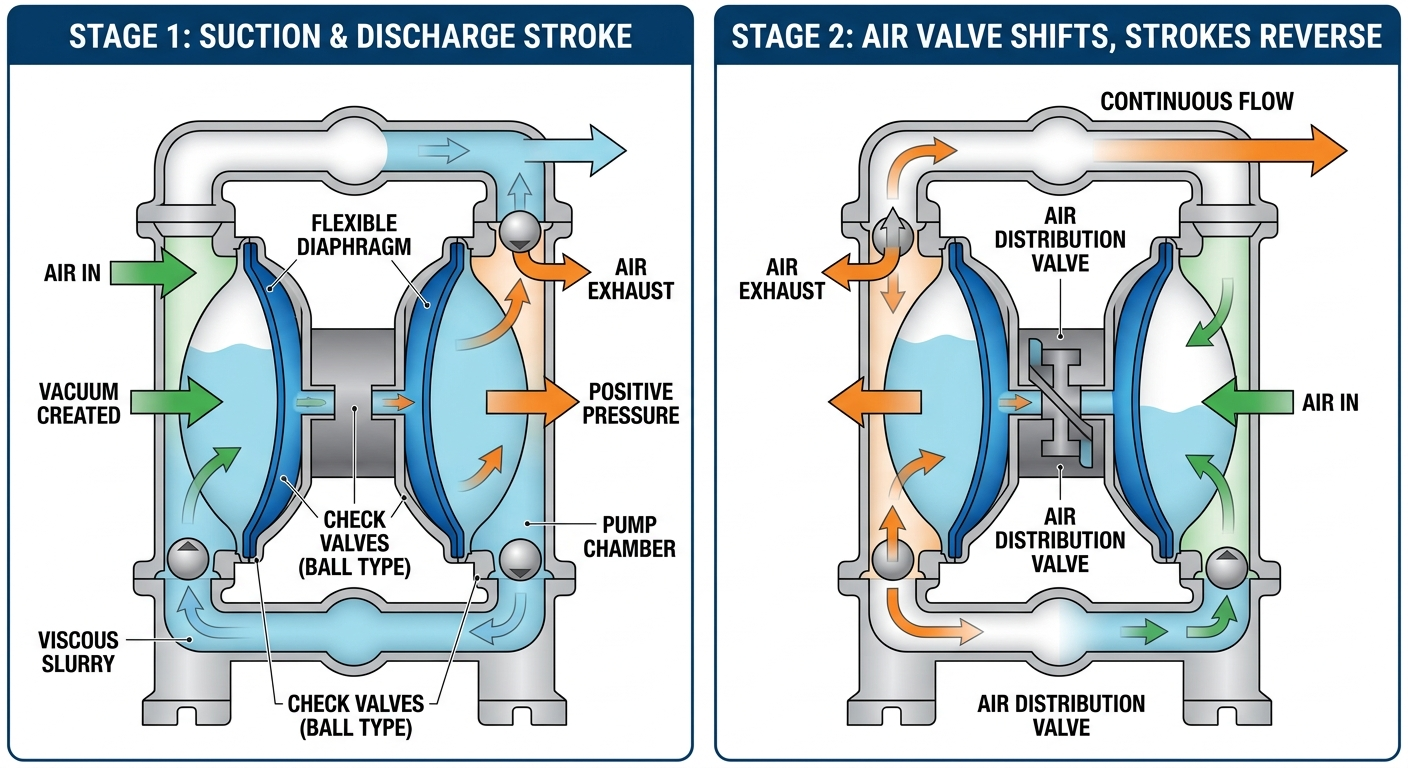

Las bombas AODD utilizan aire comprimido para desplazar un eje común que conecta dos diafragmas, lo que permite una acción de bombeo continua. A medida que el aire se dirige hacia la parte posterior del diafragma A, empuja el líquido fuera de la primera cámara. Al mismo tiempo, el diafragma B se empuja hacia adentro, creando succión en la segunda cámara. Una válvula de distribución de aire garantiza que el suministro de aire se alterne entre los dos lados.

2. Bombas de diafragma accionadas mecánicamente

Las bombas accionadas mecánicamente utilizan una manivela o un mecanismo de engranaje excéntrico para tirar y empujar físicamente el diafragma. Este diseño es común en aplicaciones más pequeñas y bombas dosificadoras donde se requiere un control preciso sobre la longitud de la carrera. Es muy eficiente para la dosificación de productos químicos a baja presión.

3. Bombas de diafragma accionadas hidráulicamente

Las bombas de diafragma hidráulicas utilizan un émbolo para presurizar un fluido hidráulico, que luego mueve el diafragma. Debido a que el diafragma está "equilibrado" entre el fluido hidráulico y el líquido bombeado, experimenta menos tensión mecánica, lo que hace que este tipo sea adecuado para aplicaciones industriales de alta presión (hasta 100 bar o más).

Comparación de rendimiento: AODD versus mecánico versus hidráulico

La selección de la bomba de diafragma adecuada depende de la presión requerida, el caudal y la naturaleza del fluido que se maneja. A continuación se muestra una comparación detallada de las tres tecnologías principales.

Característica	Bombas AODD	Bombas mecánicas	Bombas hidráulicas
Fuente de energía	Aire comprimido	Motor electrico	Eléctrico/Hidráulico
Presión máxima	Medio (8-10 bares)	Bajo a Medio	Muy alta (100 bar)
Autocebante	Excelente	bueno	bueno
Manejo de sólidos	Excelente	Limitado	Limitado
Mejor caso de uso	Lodos/productos químicos	Tratamiento de agua	Dosificación de alta presión

Tabla 1: Análisis comparativo de tecnologías de bombas de diafragma por métricas de rendimiento

Ventajas clave del uso de bombas de diafragma

La principal ventaja de una bomba de diafragma es su diseño sin sello, que elimina el riesgo de fugas y reduce los requisitos de mantenimiento. A diferencia de las bombas centrífugas que requieren sellos mecánicos o empaquetaduras, las diafragma flexible Actúa como un sello estático.

• Capacidad de funcionamiento en seco: la mayoría bombas AODD Puede funcionar en seco durante períodos prolongados sin dañar los componentes internos, ya que no hay piezas giratorias que generen calor por fricción.
• Opciones sumergibles: Muchas bombas de diafragma están diseñadas para estar completamente sumergidas en el fluido que bombean, siempre que el aire de escape se ventile por encima del nivel del líquido.
• Sensibilidad al corte: Proporcionan una acción de bombeo suave, que es fundamental para líquidos sensibles al corte como productos alimenticios (salsas, cremas) o polímeros que podrían descomponerse bajo la rotación de alta velocidad de otros tipos de bombas.
• A prueba de explosiones: Dado que las bombas AODD funcionan con aire en lugar de electricidad, son inherentemente Clasificación ATEX y seguro para su uso en entornos peligrosos o explosivos.

Mantenimiento y desafíos comunes

El punto de falla más común en estos sistemas es el propio diafragma, que eventualmente se fatiga debido al constante movimiento alternativo. comprensión ¿Cómo funcionan las bombas de diafragma? Implica reconocer que el diafragma es una pieza de desgaste.

Selección del material del diafragma

Seleccionar el material correcto es vital para la longevidad. Por ejemplo, PTFE (teflón) Ofrece una resistencia química superior pero es menos flexible que santopreno or nitrato . En un estudio de plantas de procesamiento de productos químicos, el cambio a un elastómero más compatible aumentó la vida útil del diafragma en más de un 300 %, lo que redujo significativamente el tiempo de inactividad.

Obstrucciones de válvulas

Las válvulas de retención (tipo bola o de mariposa) deben asentarse perfectamente para mantener el flujo. Si una partícula sólida se aloja en el asiento de la válvula, la bomba perderá su cebado. Utilizando bolas de válvula ponderadas A menudo puede resolver problemas en los que el fluido es demasiado viscoso para que las bolas estándar se asienten rápidamente.

Preguntas frecuentes: comprensión del funcionamiento de la bomba de diafragma

Conclusión

Dominar la cuestión de "cómo funcionan las bombas de diafragma" permite a las industrias optimizar sus procesos de transferencia de fluidos para lograr seguridad y eficiencia. Ya sea que se trate de productos químicos agresivos, lodos espesos o productos alimenticios sensibles, la bomba de diafragma sigue siendo una de las herramientas más versátiles y confiables de la ingeniería moderna. Al elegir el tipo y material de transmisión correctos, puede garantizar una solución duradera y sin fugas para sus necesidades de bombeo más desafiantes.
